EMScanner

Công cụ chuẩn đoán EMI/EMC theo thời gian thực tốc độ cao

Thiết bị quét tương thích trường điện từ (EMC) & Nhiễu trường điện từ (EMI)

EMScanner là một thiết bị chuẩn đoán, phân tích và đo kiểm EMI/EMC khép kín, kết nối với máy phân tích phổ và máy tính của bạn để chạy Phần mềm EMViewer. Hệ thống EMScanner hoạt động trên dãi tần số 150 kHz đến 8 GHz và mang lại kết quả đáng tin cậy cũng như có thể lặp lại, xác định chính xác nguyên nhân gây ra lỗi thiết kế chỉ trong vài giây.

Tại sao lại chọn thiết bị EMScanner?

EMScanner

Với các nhóm thiết kế của EMScanner có thể tự mình kiểm tra thiết kế của mình mà không phải phụ thuộc vào bộ phận khác, kỹ sư kiểm tra hoặc thử nghiệm ngoài công trường tốn thời gian. Sau khi chẩn đoán ngay cả một vấn đề không liên tục, kỹ sư cũng có thể thực hiện thay đổi thiết kế và kiểm tra lại, và kết quả cung cấp xác minh cụ thể về hiệu quả (hoặc không) của việc thay đổi thiết kế.

Khả năng chẩn đoán của công cụ EMScanner cho phép các nhóm thiết kế giảm thời gian thử nghiệm hơn hai lần. Người dùng cũng đã ghi nhận giảm 50% thời gian cho một chu trình thiết kế.


Các dự án PCB lý tưởng cho EMScanner là các bảng mạch in được thiết kế cho tốc độ cao, công suất cao và/hoặc mật độ/độ phức tạp cao. Bất kỳ bảng mạch PCB nào được đặt "premium" trên "board real-estate" cũng đủ điều kiện là một ứng cử viên xuất sắc.

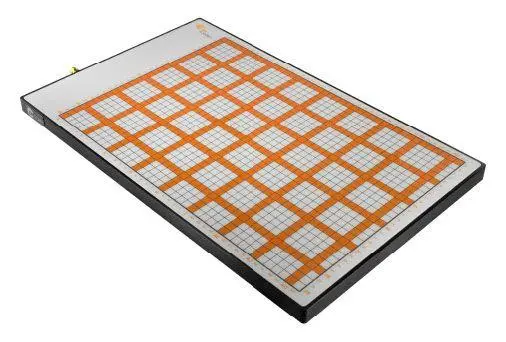

Máy quét phẳng, nhỏ gọn cung cấp cho các nhóm thiết kế PCB một giải pháp để bàn dễ sử dụng, không tốn kém và đã được chứng minh. Phát xạ, miễn nhiễm, lọc, che chắn EMI, nhiễu băng thông rộng và thử nghiệm Chế độ chung là một số ứng dụng mà hệ thống EMScanner xử lý chỉ trong vài giây.

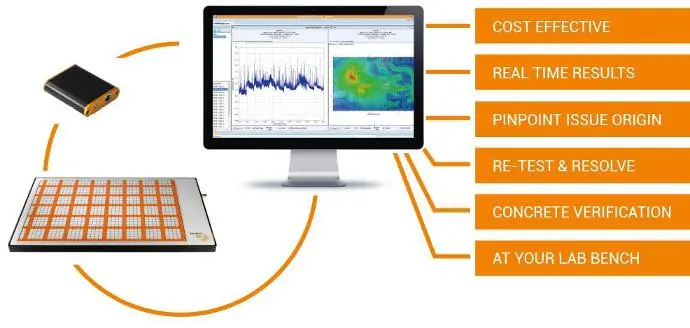

Emscanner All

Tính năng nổi bật

Năng lực

Quét quang phổ, quét không gian, giữ đỉnh, quét liên tục, so sánh quang phổ và không gian, "scripting", giới hạn dòng và tạo báo cáo.

Thời gian quét không gian

Quét đơn liên tục theo thời gian thực hoặc "sub-second" cho toàn bộ khu vực quét, phụ thuộc vào hiệu suất của máy phân tích phổ.

Thời gian quét quang phổ

45 giây cho mạch PCB với kích thước 10 cm x 10 cm (Dài x Rộng) (Dài 4, x Rộng 4)) với nhịp 100 MHz và 100 kHz RBW. Vùng quét, nhịp và RBW được người dùng lựa chọn trong các thông số kỹ thuật của máy phân tích phổ

Hệ điều hành được hỗ trợ

Windows 10®

Lớp CAD được hỗ trợ

Định dạng chuẩn Gerber © RS274x và định dạng HPGL.

 Thông số kỹ thuật

EMS8000 – Base configuration = 150 kHz to 8 GHz

1,218 (42 x 29) Đầu dò trường H Độ nhạy đo: Phụ thuộc vào hiệu suất của máy phân tích phổ

Khoảng cách đầu dò 7,5 mm với độ phân giải 'hiệu quả' là 3,75 mm

L 31.6 cm x W 21.8 cm (L 12.44” x W 8.58”)

Độ chính xác đánh dấu đỉnh của máy phân tích phổ

Hiệu chuẩn trước khi xuất xưởng. Hệ số hiệu chỉnh chương trình cơ sở điều chỉnh để đáp ứng đầu dò phụ thuộc tần số với độ chính xác +/- 3 dB

Anodized kim loại không dẫn điện

Nắp kính: DC 4kV; 2.6kV AC | Vỏ kim loại: 260V DC; 200V AC (được đo bằng điện áp chịu được điện môi - DWV)

Từ 15⁰ C đến 40⁰ C (quét quang phổ liên tục và quét không gian ở 50 MHz)

Máy quét 6U Size C phù hợp với khung VXI và VME

Máy phân tích phổ: RF SMA đến cáp đồng trục loại N | Bộ điều hợp: DB25 độc quyền

L 39.2 cm x W 24.4 cm x H 1.7 cm (L 15.43” x W 9.61” x H 0.67”)

2.80 Kg / 6.17 lb (bao gồm cáp và adaptor)

Keysight Supported SA's

Supported Spectrum Analyser:

N9000A – CXA – A11.04

N9000A – CXA – A14.60

N9000B – CXA – A19.05

N9000B – CXA – A19.05

N9010A – EXA – A11.03

N9010A – EXA – A12.13

N9010B – EXA – A19.05

N9010B – EXA – A19.05

  • N9020A – MXA – A11.03
  • N9020A – MXA – A12.13
  • N9038A – MXE – A.08.03
  • N9038A – MXE – A.12.13
  • N9912A – FieldFox – A.6.19-RC2
  • N9912A – FieldFox – A.6.19-RC2
  • N9912A – FieldFox – A.09.57
  • N9916A – FieldFox – A.08.10
  • N9916A – FieldFox – A.6.19-RC2

EMScanner Demo Videos



EHX Overlay


EHX phân tích các vấn đề EMC


EHX đo lường hiệu quả lọc (Filtering)


EHX đo lường hiệu quả che chắn ( Shielding)

Khách hàng của EMScanner

Scanner Users

    Để nhận bộ tài liệu EMScanner Datasheet, vui lòng liên hệ với chúng tôi.
